GREEN HAIKI 横引きBタイプ

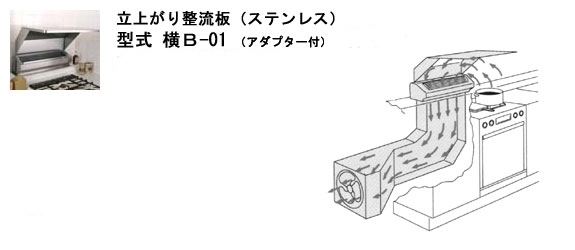

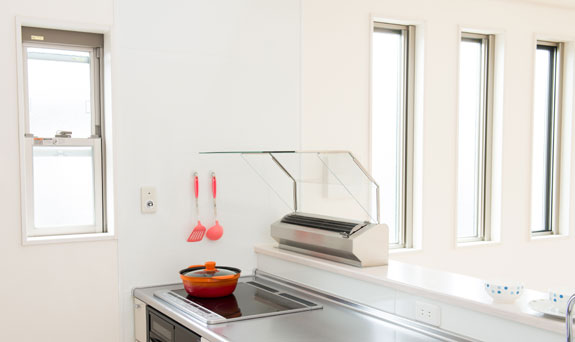

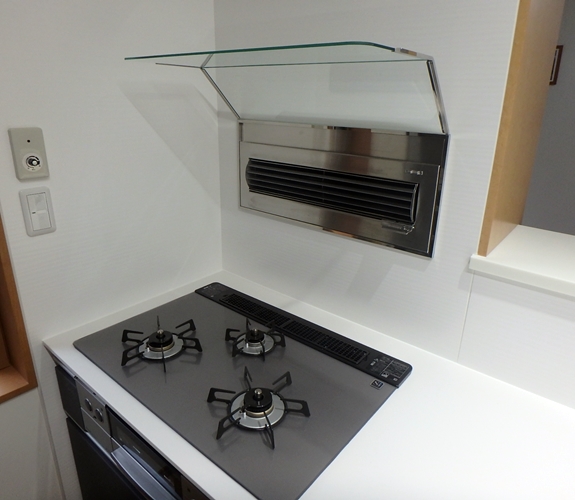

対面キッチン(前面開放型)に最適なグリーンハイキです。整流板がガラスの「横B-02」は視界をさえぎりません。 コンロに向かって左右どちらかの壁から、屋外へ排気します。 屋外の排気口はウェザーカバーだけです。 コンロと、うしろの壁の間に、25cm以上のダクトスペースが必要です。 カウンター設置型吸込口は、特注オプションを含む3タイプ(ST・DA・IS)からご選択いただけます。

※全商品コントロールスイッチ付き。
※本機の規格及び外観については、改良のため予告なく変更することがあります。
※送料、消費税は別途申し受けます。

横引きBタイプ 01 02 03納まり図(PDF形式)
横引きBタイプ 02 DA 納まり図(PDF形式)
横引きBタイプ 02 IS 納まり図(PDF形式)

横引きBタイプ 取付要領書(PDF形式)



GREEN HAIKI 直下引きタイプ

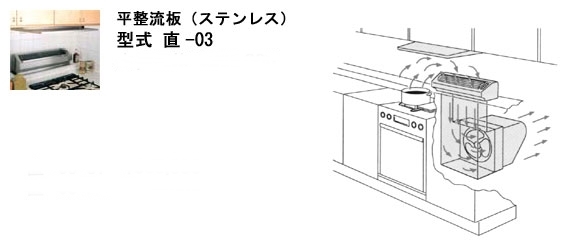

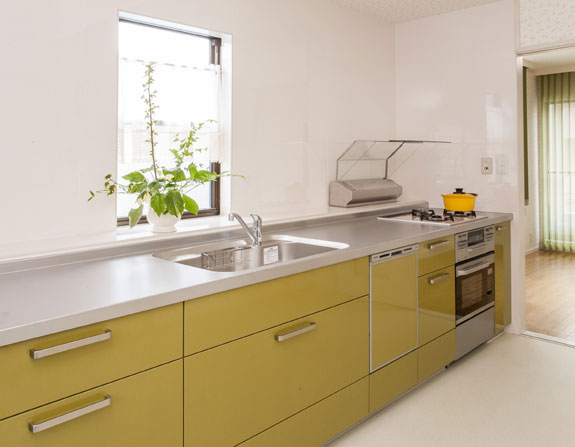

コンロの真うしろの壁から、屋外へ排気するグリーンハイキです。 コンロとうしろの壁の間に、20cm以上のダクトスペースが必要です。 カウンター設置型吸込口は、特注オプションを含む3タイプ(ST・DA・IS)からご選択いただけます。

※全商品コントロールスイッチ付き。
※本機の規格及び外観については、改良のため予告なく変更することがあります。
※送料、消費税は別途申し受けます。

直下引きタイプ 01 02 03 納まり図(PDF形式)

直下引きタイプ 取付要領書(PDF形式)



GREEN HAIKI 床下引きタイプ

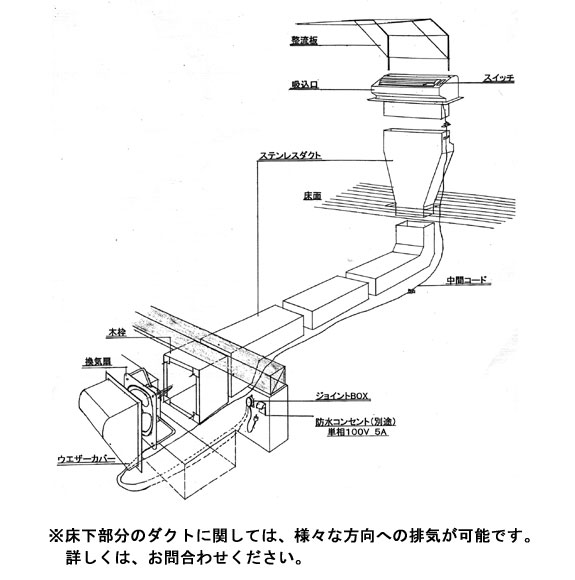

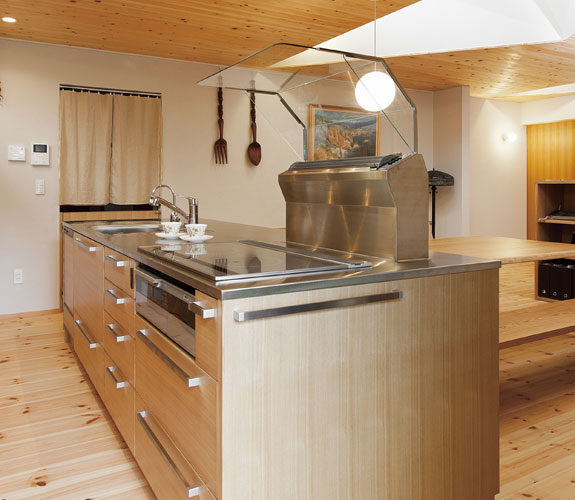

四方が外壁に接していない、アイランドタイプのキッチンに適したグリーンハイキです。 吊り下げ式のレンジフードに比べて圧迫感も無く、スッキリとした開放感が保て ます。 床下のスペースを利用して排気します。ダクトスペースとして、高さ25cm以上の有効寸法が必要です。 外壁の開口は、土台の下より41cm×41cm(正方形)の開口寸法が必要です。 カウンター設置型吸込口は、特注オプションを含む3タイプ(ST・DA・IS)からご選択いただけます。 各物件毎の対応品(受注生産品)となる為、価格はお問合わせ下さい。

※全商品コントロールスイッチ付き。
※本機の規格及び外観については、改良のため予告なく変更することがあります。
※送料、消費税は別途申し受けます。

床下引きタイプ タイプ ST 基礎部排気 納まり図(PDF形式)
床下引きタイプ タイプ ST 基礎上排気 納まり図(PDF形式)
床下引きタイプ タイプ DA 基礎部排気 納まり図(PDF形式)
床下引きタイプ タイプ DA 基礎上排気 納まり図(PDF形式)
床下引きタイプ タイプ IS 基礎部排気 納まり図(PDF形式)
床下引きタイプ タイプ IS 基礎上排気 納まり図(PDF形式)



GREEN HAIKI 横引きAタイプ

コンロの真うしろの壁に柱などの障害物がある場合、ダクトで左右に引いて、うしろの壁から排気するグリーンハイキです。 屋外の排気口はウェザーカバーだけです。コンロとうしろの壁の間に、25cm以上のダクトスペースが必要です。 各物件毎の対応品(受注生産品)となる為、価格はお問合わせ下さい。

※全商品コントロールスイッチ付き。
※本機の規格及び外観については、改良のため予告なく変更することがあります。
※送料、消費税は別途申し受けます。

横引きAタイプ 02 03 納まり図(PDF形式)



GREEN HAIKI 外・横引きタイプ

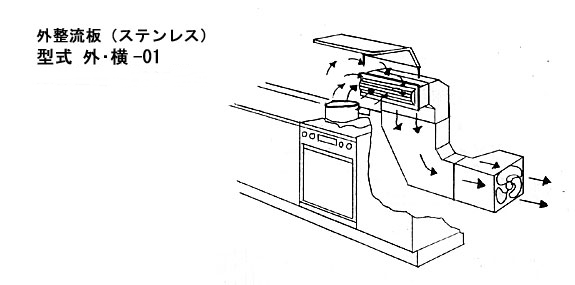

正面の「間仕切り壁」後方にダクトを抜き、左右どちらかの外壁までつなげて排気します。 吸込み口及びコントローラーは「外ダクトタイプ」と同様、外部の仕上りはウェザーカバーとなります。 ダクトを囲う工事が必要です(建築工事)。 各物件毎の対応品(受注生産品)となる為、価格はお問合わせ下さい。

※全商品コントロールスイッチ付き。
※本機の規格及び外観については、改良のため予告なく変更することがあります。
※送料、消費税は別途申し受けます。

外・横引きタイプ 01 02.03 納まり図(PDF形式)
外・横引きタイプ 04 IH用 納まり図(PDF形式)



ワイドタイプ

調理機器のサイズが巾90cmの場合のグリーンハイキ特注対応品です。 標準品よりさらに排気を強化させる為、換気扇の羽径は30cmを使用しています。

外整流板(ガラス)型式 W外-02(広間口)

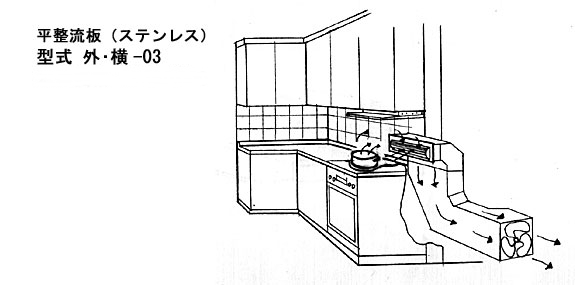

平整流板(ステンレス)型式 W外-03(広間口)

型式 W外-04(広間口・IH用)

※全商品コントロールスイッチ付き。
※本機の規格及び外観については、改良のため予告なく変更することがあります。
※送料、消費税は別途申し受けます。


ワイドタイプ(広間口) 02 03 納まり図(PDF形式)
ワイドタイプ(広間口) 04 IH用 納まり図(PDF形式)
